Planowanie systemu nawadniania w ogrodzie to coś więcej niż tylko rozmieszczenie zraszaczy. To przede wszystkim precyzyjne obliczenia, które decydują o tym, czy nasz trawnik będzie równomiernie podlany, a system będzie działał efektywnie i oszczędnie. Zbyt duża liczba zraszaczy na jednej linii to jeden z najczęstszych błędów, prowadzący do frustracji i marnowania wody. W tym artykule, jako Pola Nowak, przeprowadzę Cię krok po kroku przez proces, który pozwoli Ci uniknąć tych problemów i zbudować solidny fundament dla Twojego zielonego zakątka.
Maksymalna liczba zraszaczy na linii klucz do efektywnego nawadniania ogrodu
- Liczba zraszaczy na linii zależy od wydajności źródła wody, ciśnienia roboczego i średnicy rury zasilającej.
- Zbyt wiele zraszaczy prowadzi do spadku ciśnienia, nierównomiernego podlewania i marnowania wody.
- Kluczowe pomiary to próba kubełkowa (wydajność) i manometr (ciśnienie statyczne i dynamiczne).
- Maksymalny przepływ wody w rurze (np. Ø 25 mm to ok. 25 l/min) jest często głównym ogranicznikiem.
- Liczbę zraszaczy oblicza się, dzieląc dostępną wydajność (z uwzględnieniem rury) przez zużycie wody jednego zraszacza, z marginesem bezpieczeństwa 70-80%.
Skutki zbyt dużej liczby zraszaczy: Nierówne podlewanie i słabnące ciśnienie
Z mojego doświadczenia wiem, że nic tak nie irytuje, jak system nawadniania, który nie działa tak, jak powinien. Kiedy na jednej linii podłączymy zbyt wiele zraszaczy, szybko zauważymy negatywne konsekwencje. Przede wszystkim dochodzi do drastycznego spadku ciśnienia. Zraszacze, zamiast emitować delikatną mgiełkę, będą wyrzucać grube krople, a ich zasięg znacznie się zmniejszy. Efektem jest nierównomierne nawodnienie trawnika jedne miejsca będą przelane, inne suche, co prowadzi do nieestetycznych plam i problemów z kondycją roślin. To nie tylko marnuje wodę, ale też sprawia, że cała inwestycja w system nawadniania staje się mniej opłacalna.
Jak prawidłowe obliczenia przekładają się na oszczędność wody i pieniędzy?
Dokładne planowanie i precyzyjne obliczenia to fundament efektywnego systemu nawadniania. Kiedy wiemy, ile wody potrzebuje każdy zraszacz i ile wody jesteśmy w stanie dostarczyć, możemy optymalnie rozmieścić urządzenia i podzielić ogród na odpowiednie sekcje. Dzięki temu każdy fragment trawnika czy rabaty otrzyma dokładnie tyle wody, ile potrzebuje, bez zbędnego marnotrawstwa. To bezpośrednio przekłada się na niższe rachunki za wodę i dłuższą żywotność całego systemu, ponieważ nie jest on przeciążony. To inwestycja, która zwraca się w perspektywie czasu.
Mit jednego rozwiązania: Dlaczego każda działka wymaga indywidualnego podejścia?
Często słyszę pytanie: "Ile zraszaczy mogę podłączyć na jednej linii?". Zawsze odpowiadam, że nie ma jednej, uniwersalnej odpowiedzi. Każdy ogród jest inny, a co za tym idzie, każdy system nawadniania wymaga indywidualnego podejścia. Kluczowe zmienne, które musimy wziąć pod uwagę, to przede wszystkim wydajność naszego źródła wody (czy to wodociąg, czy studnia), dostępne ciśnienie, średnica rur, które zamierzamy zastosować, oraz typ i model zraszaczy, które wybierzemy. Ignorowanie tych czynników to prosta droga do problemów i niezadowolenia z działania systemu.
Zmierz kluczowe parametry i zbuduj solidny fundament systemu nawadniania
Zanim zaczniemy cokolwiek projektować, musimy poznać podstawowe parametry naszego źródła wody. To absolutna podstawa, bez której żadne dalsze obliczenia nie będą miały sensu.
Krok 1: Próba kubełkowa, czyli jak sprawdzić wydajność swojego ujęcia wody (l/min)
Próba kubełkowa to najprostsza i najbardziej dostępna metoda sprawdzenia wydajności Twojego ujęcia wody. Nie potrzebujesz do niej specjalistycznego sprzętu, a wynik da Ci solidną podstawę do dalszych obliczeń. Oto jak ją wykonać:
- Przygotuj wiadro o znanej pojemności, np. 10-litrowe.
- Otwórz kran, do którego zamierzasz podłączyć system nawadniania, na maksymalny przepływ.
- Podstaw wiadro pod kran i zmierz dokładnie czas, jaki jest potrzebny do jego całkowitego napełnienia.
- Zapisz pojemność wiadra i zmierzony czas.
Przykład obliczeniowy: Jeśli napełnienie 10-litrowego wiadra zajęło Ci 15 sekund, to wydajność Twojego źródła wody wynosi (10 l / 15 s) * 60 s = 40 l/min. To jest Twoja bazowa wydajność, którą będziemy uwzględniać w dalszych krokach.
Krok 2: Manometr w dłoń mierzymy ciśnienie statyczne i dynamiczne w Twojej instalacji
Ciśnienie to drugi kluczowy parametr. Musimy rozróżnić dwa jego rodzaje: ciśnienie statyczne i dynamiczne. Ciśnienie statyczne mierzymy manometrem wkręconym w kran, gdy wszystkie punkty poboru wody są zamknięte. To maksymalne ciśnienie w instalacji bez przepływu wody. Jednak dla nas ważniejsze jest ciśnienie dynamiczne (robocze), czyli ciśnienie w momencie, gdy woda płynie przez system. Aby je oszacować, od ciśnienia statycznego należy odjąć około 0,5 Bara na straty wynikające z przepływu wody przez rury, zawory i filtry. Dla poprawnego działania większości zraszaczy rotacyjnych i statycznych zalecane ciśnienie robocze wynosi od 2,5 do 3,5 Bara.
Krok 3: Średnica rury ma znaczenie! Sprawdź, ile wody może przez nią przepłynąć
Wielu moich klientów zapomina, jak kluczową rolę odgrywa średnica rury zasilającej. Nawet jeśli masz świetną wydajność źródła wody, zbyt mała średnica rury może stać się "wąskim gardłem", drastycznie ograniczając przepływ i powodując straty ciśnienia. Musimy pamiętać, że każda rura ma swoje ograniczenia co do maksymalnego bezpiecznego przepływu, powyżej którego straty ciśnienia stają się zbyt duże. Oto orientacyjne wartości dla najpopularniejszych rur PE:
- Rura Ø 25 mm: do około 25 l/min (1,5 m³/h)
- Rura Ø 32 mm: do około 50 l/min (3,0 m³/h)
- Rura Ø 40 mm: do około 83 l/min (5,0 m³/h)
Pamiętaj, aby zawsze brać pod uwagę ten parametr, ponieważ to on często jest głównym ograniczeniem w liczbie zraszaczy na jednej linii.
Obliczenia w praktyce: Zaplanuj system nawadniania krok po kroku
Mając zebrane podstawowe dane, możemy przejść do konkretnych obliczeń. To właśnie tutaj magia planowania systemu nawadniania dzieje się naprawdę!
Gdzie szukać informacji o zużyciu wody przez zraszacz? (Karta katalogowa produktu)
Kluczowe informacje o zużyciu wody przez konkretny model zraszacza znajdziesz zawsze w jego karcie katalogowej produktu. Producenci podają tam tabelę, która określa przepływ (zużycie wody) w litrach na minutę (l/min) lub metrach sześciennych na godzinę (m³/h) dla różnych ciśnień roboczych. To bardzo ważne, aby korzystać z danych dla ciśnienia, które zmierzyłeś w swojej instalacji. Nie sugeruj się ogólnymi wartościami, bo każdy zraszacz działa inaczej w zależności od ciśnienia.
Wzór na sukces: Jak podzielić wydajność źródła przez zapotrzebowanie jednego zraszacza
Ogólna zasada jest prosta: aby obliczyć maksymalną liczbę zraszaczy na jednej linii, musisz podzielić dostępną wydajność źródła wody przez zapotrzebowanie na wodę jednego zraszacza. Jednak pamiętaj o dwóch bardzo ważnych zasadach. Po pierwsze, suma zapotrzebowania wszystkich zraszaczy na danej linii nie może przekroczyć 70-80% wydajności źródła wody. Po drugie, ta suma nie może również przekroczyć maksymalnego bezpiecznego przepływu dla średnicy rury zasilającej, którą zastosujesz. Zawsze wybieramy mniejszą z tych dwóch wartości jako nasz limit.
Praktyczny przykład: Ile zraszaczy rotacyjnych podłączymy przy wydajności 30 l/min i rurze 25 mm?
Przejdźmy do konkretnego przykładu, aby wszystko stało się jasne. Załóżmy, że:
- Wydajność źródła wody: 35 l/min
- Ciśnienie robocze: 3,0 Bar (po odjęciu strat)
- Rura zasilająca: Ø 25 mm (jej maksymalny bezpieczny przepływ to około 25 l/min)
- Wybrany zraszacz rotacyjny: zużywa przy 3,0 Bar około 6 l/min
Teraz obliczmy:
- Mamy 35 l/min wydajności źródła, ale rura Ø 25 mm może bezpiecznie przepuścić tylko 25 l/min. To oznacza, że ograniczeniem jest przepustowość rury.
- Dzielimy dostępny przepływ przez zużycie jednego zraszacza: 25 l/min / 6 l/min ≈ 4,16.
Wniosek jest prosty: na tej jednej linii możesz bezpiecznie zainstalować maksymalnie 4 zraszacze. Podłączenie piątego spowodowałoby przekroczenie bezpiecznego przepływu dla rury, co skutkowałoby znacznym spadkiem ciśnienia i nieefektywnym podlewaniem. Pamiętaj, że zawsze zaokrąglamy w dół, aby zapewnić margines bezpieczeństwa.
Zasada 80%: Dlaczego warto zostawić sobie margines bezpieczeństwa?
Zasada 70-80% to mój złoty standard w projektowaniu systemów nawadniania. Oznacza ona, że nigdy nie powinniśmy obciążać systemu do jego absolutnego maksimum. Dlaczego? Ponieważ w rzeczywistości zawsze pojawiają się drobne straty ciśnienia, których nie da się idealnie przewidzieć na kształtkach, zaworach, filtrach, a nawet na minimalnych nierównościach w rurach. Pozostawienie 20-30% marginesu bezpieczeństwa gwarantuje, że system będzie działał stabilnie, zraszacze będą pracować z optymalnym ciśnieniem, a Ty unikniesz niepotrzebnych problemów i frustracji. To po prostu zdrowe podejście do projektowania.
Unikaj najczęstszych błędów przy projektowaniu systemu nawadniania
Nawet z najlepszymi obliczeniami, łatwo jest popełnić błędy, które mogą zniweczyć cały wysiłek. Oto najczęstsze pułapki, na które zwracam uwagę moim klientom.
Błąd #1: Ignorowanie strat ciśnienia na kształtkach, zaworach i filtrach
Wielu początkujących projektantów zapomina, że woda nie płynie przez rury w idealnych warunkach. Każde kolanko, trójnik, zawór kulowy, a nawet filtr siatkowy, generuje pewne straty ciśnienia. Te straty sumują się i mogą znacząco obniżyć ciśnienie robocze na końcu linii, nawet jeśli na początku było ono idealne. Zawsze należy doliczyć te drobne, ale istotne ubytki ciśnienia do swoich obliczeń, aby nie doprowadzić do niedoszacowania rzeczywistego ciśnienia roboczego.
Błąd #2: Mieszanie różnych typów zraszaczy (statycznych i rotacyjnych) na jednej linii
To jeden z najpoważniejszych błędów, który widuję. Zraszacze statyczne (wynurzalne) i rotacyjne (obrotowe) mają zupełnie inne zapotrzebowanie na wodę i ciśnienie. Zraszacze statyczne zazwyczaj zużywają więcej wody i potrzebują niższego ciśnienia, aby działać poprawnie, podczas gdy rotacyjne potrzebują mniejszego przepływu, ale wyższego ciśnienia. Mieszanie ich na jednej linii to przepis na katastrofę jedne będą działać poprawnie, inne wcale, a całe nawadnianie będzie nierównomierne. Zawsze grupuj zraszacze tego samego typu na oddzielnych sekcjach.
Błąd #3: Niedocenianie wpływu długości rurociągu na wydajność systemu
Im dłuższy rurociąg, tym większe straty ciśnienia. To prosta zasada fizyki tarcie wody o ścianki rur rośnie wraz z długością. W przypadku bardzo długich linii, nawet jeśli średnica rury wydaje się odpowiednia, straty mogą być na tyle duże, że ciśnienie na końcu linii spadnie poniżej wartości wymaganej do prawidłowego działania zraszaczy. W takich sytuacjach często konieczne jest zastosowanie rur o większej średnicy, aby zminimalizować te straty i zapewnić odpowiednie ciśnienie w całym systemie.
Niska wydajność źródła wody? Poznaj skuteczne rozwiązania
Co zrobić, jeśli po wszystkich pomiarach okaże się, że wydajność Twojego źródła wody jest zbyt niska, aby zasilić wszystkie zraszacze w ogrodzie jednocześnie? Bez obaw, istnieją sprawdzone rozwiązania.

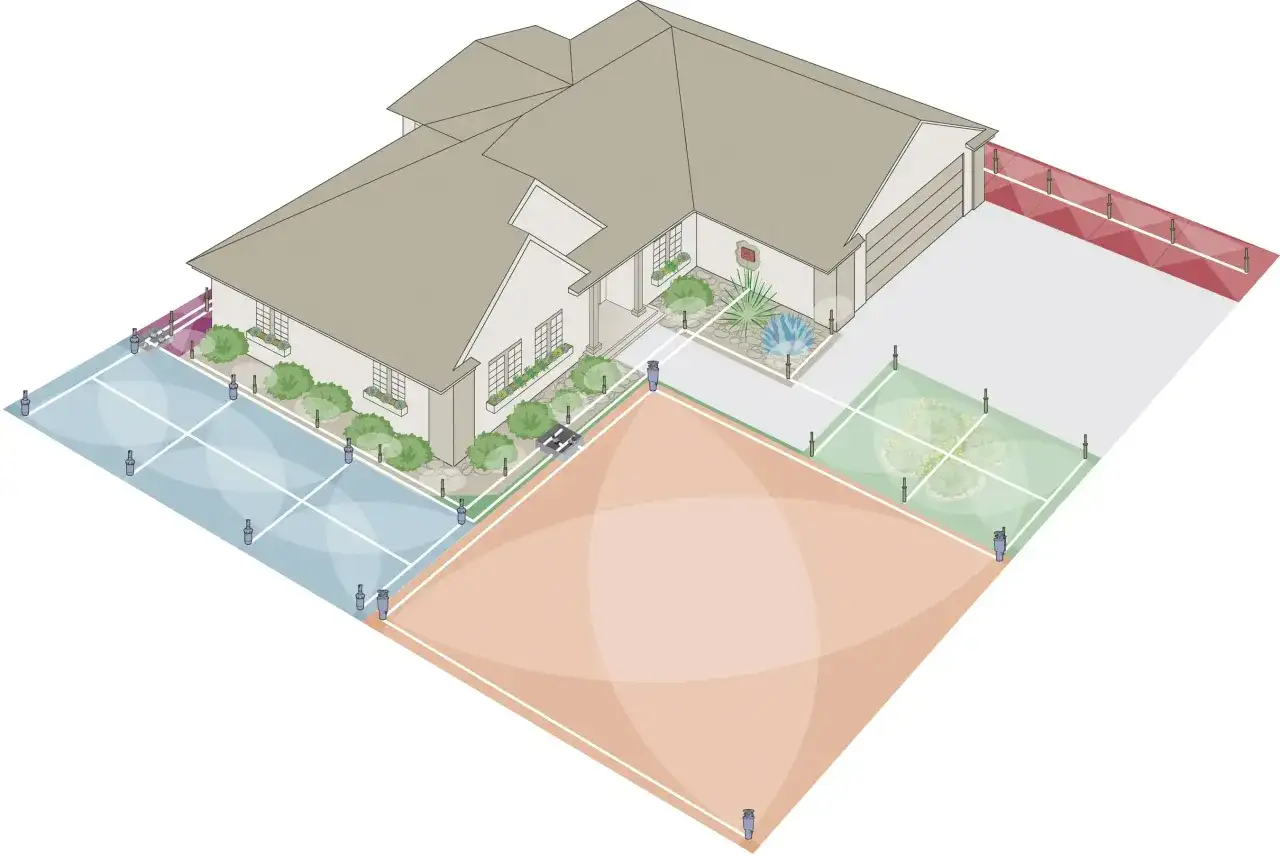

Podział na więcej sekcji: Proste rozwiązanie dla większości ogrodów
To najprostsze i najczęściej stosowane rozwiązanie problemu niskiej wydajności. Zamiast próbować zasilić cały ogród jedną linią, dzielimy go na więcej niezależnych sekcji nawadniających. Każda sekcja działa oddzielnie, jedna po drugiej, co pozwala na efektywne wykorzystanie dostępnej wydajności źródła wody. Dzięki temu możesz podlać cały ogród, nawet jeśli Twoje źródło wody ma ograniczoną wydajność. Wystarczy odpowiednio zaprogramować sterownik nawadniania.
Czy pompa podnosząca ciśnienie to dobre rozwiązanie dla Ciebie?
W niektórych przypadkach, zwłaszcza gdy ciśnienie w instalacji jest zbyt niskie, a wydajność źródła wody jest akceptowalna, zastosowanie pompy podnoszącej ciśnienie może być dobrym rozwiązaniem. Pompa ta zwiększa ciśnienie w systemie, co pozwala zraszaczom pracować z optymalną wydajnością. Należy jednak pamiętać o kosztach zakupu i eksploatacji takiej pompy (zużycie energii) oraz o tym, że pompa nie zwiększy wydajności źródła wody, a jedynie "wymusi" szybszy przepływ, co może prowadzić do szybszego wyczerpania studni lub przeciążenia wodociągu.
Przeczytaj również: Hydrofor do zraszaczy: Poradnik, jak wybrać i uniknąć błędów
Zbiornik na wodę jako bufor kiedy warto go rozważyć?
Jeśli masz do czynienia z bardzo niską wydajnością studni lub wodociągu, ale jednocześnie chcesz mieć efektywny system nawadniania, rozwiązaniem może być zastosowanie zbiornika na wodę jako bufora. Zbiornik gromadzi wodę przez dłuższy czas, a następnie, za pomocą pompy o wyższej wydajności, dostarcza ją do systemu nawadniania. Dzięki temu system może działać z pełną mocą przez krótki czas, nie obciążając bezpośrednio słabego źródła. To idealne rozwiązanie dla dużych ogrodów z ograniczonym dostępem do wody.
