Jak podłączyć zraszacze szeregowo? Uniknij błędów!

Witaj w praktycznym poradniku, który krok po kroku przeprowadzi Cię przez proces samodzielnego, szeregowego podłączania zraszaczy w ogrodzie. Dowiesz się, jak zaplanować i wykonać sprawnie działającą sekcję nawadniającą, unikając najczęstszych błędów i ciesząc się równomiernie podlanym trawnikiem.

Szeregowe podłączenie zraszaczy: na czym polega i jakie pułapki kryje?

Szeregowe podłączenie zraszaczy to nic innego jak montaż kilku urządzeń nawadniających na jednej linii zasilającej, czyli w ramach jednej sekcji systemu. Jest to metoda często wybierana w mniejszych i średnich ogrodach ze względu na swoją prostotę i niższe koszty początkowe. Zamiast prowadzić osobną rurę do każdego zraszacza, zasilamy je kolejno z jednej głównej linii. Główną zaletą jest oczywiście mniejsze zużycie materiałów i uproszczenie układu rur. Jednak ta prostota kryje w sobie pewne wyzwania. Najważniejszym z nich jest konieczność zapewnienia odpowiedniego ciśnienia dla ostatniego zraszacza na linii. Woda, przepływając przez kolejne zraszacze i długie odcinki rur, traci energię, co objawia się spadkiem ciśnienia. Jeśli nie zaplanujemy tego precyzyjnie, ostatnie zraszacze mogą ledwo działać, a nasz trawnik będzie podlany nierównomiernie. Sukces szeregowego podłączenia zależy więc od precyzyjnego planowania i zrozumienia podstawowych praw fizyki rządzących przepływem wody.

Ciśnienie i przepływ wody dwa parametry, które decydują o wszystkim

Zanim w ogóle pomyślisz o zakupie zraszaczy, musisz poznać dwa kluczowe parametry swojego źródła wody: ciśnienie robocze i wydajność (przepływ). Ciśnienie robocze to siła, z jaką woda jest wypychana z instalacji. Większość zraszaczy ogrodowych wymaga ciśnienia w zakresie 2-4 barów, przy czym za absolutne minimum do prawidłowego wynurzenia i pracy uznaje się 2,5 bara. Zbyt niskie ciśnienie sprawi, że zraszacze nie wysuną się w pełni, ich zasięg będzie znikomy, a trawnik pozostanie suchy. Z kolei zbyt wysokie ciśnienie może prowadzić do tworzenia się nieefektywnej mgły wodnej, a nawet uszkodzenia delikatnych mechanizmów zraszaczy. Drugim, równie ważnym parametrem jest wydajność, czyli ilość wody, jaką Twoje źródło jest w stanie dostarczyć w jednostce czasu, najczęściej wyrażana w litrach na minutę (l/min) lub metrach sześciennych na godzinę (m³/h). To właśnie wydajność określa, ile zraszaczy i o jakim zapotrzebowaniu na wodę możesz podłączyć na jednej sekcji. Sumaryczne zapotrzebowanie wszystkich zraszaczy na danej linii nie może przekroczyć dostępnej wydajności źródła. Ignorowanie tych dwóch parametrów to prosta droga do frustracji i nieskutecznego systemu nawadniania.

Krok 1: Poznaj swoje źródło wody

Jak zmierzyć ciśnienie statyczne? Prosty test z użyciem manometru

Pierwszym krokiem do udanej instalacji jest dokładne poznanie parametrów Twojego źródła wody. Zacznijmy od ciśnienia statycznego.

1. Przygotuj manometr: Będziesz potrzebować manometru z przyłączem pasującym do kranu ogrodowego lub innego punktu poboru wody.
2. Podłącz manometr: Wkręć manometr bezpośrednio na kran, z którego planujesz czerpać wodę do systemu nawadniania. Upewnij się, że połączenie jest szczelne.
3. Otwórz kran: Otwórz kran do pełna, ale upewnij się, że w tym samym czasie żadne inne krany w domu czy ogrodzie nie są używane. Chodzi o pomiar ciśnienia bez przepływu wody.
4. Odczytaj wynik: Poczekaj chwilę, aż wskazówka manometru ustabilizuje się, a następnie odczytaj wartość. To jest Twoje ciśnienie statyczne.

Ten pomiar da Ci ogólny obraz ciśnienia w Twojej instalacji. Pamiętaj jednak, że ciśnienie dynamiczne (podczas przepływu wody) będzie zawsze niższe, co musimy uwzględnić w dalszych obliczeniach.

Jak obliczyć wydajność (przepływ)? Niezawodny test wiadra i stopera

Teraz przejdźmy do wydajności, czyli ile wody Twoje źródło jest w stanie dostarczyć. Tutaj z pomocą przychodzi niezawodny "test wiadra i stopera".

1. Przygotuj wiadro i stoper: Weź wiadro o znanej pojemności (np. 10 litrów) i stoper (może być w telefonie).
2. Ustaw wiadro: Umieść wiadro pod kranem, z którego będziesz zasilać system nawadniania.
3. Otwórz kran i włącz stoper: Otwórz kran do pełna i jednocześnie uruchom stoper.
4. Zatrzymaj stoper: Gdy wiadro zostanie napełnione do ustalonej pojemności (np. 10 litrów), zatrzymaj stoper i odczytaj czas.
5. Oblicz wydajność: Wykorzystaj prosty wzór do obliczenia wydajności.

Przykład obliczenia: Jeśli napełnienie 10-litrowego wiadra zajęło Ci 25 sekund, to wydajność wynosi: (10 litrów / 25 sekund) * 60 sekund/minutę = 24 l/min. Aby przeliczyć to na metry sześcienne na godzinę (m³/h): 24 l/min * 60 min/h = 1440 l/h = 1,44 m³/h. Ten parametr jest absolutnie kluczowy, ponieważ powie Ci, ile wody masz do dyspozycji dla wszystkich zraszaczy na jednej sekcji.

Interpretacja wyników: czy moje przyłącze podoła wyzwaniu?

Masz już dane: ciśnienie statyczne i wydajność źródła wody. To są Twoje punkty wyjścia. Teraz musisz zastanowić się, czy te wartości są wystarczające dla planowanego systemu nawadniania. Generalnie, im wyższe ciśnienie i wydajność, tym większe możliwości projektowe. Jeśli Twoje ciśnienie jest poniżej 2,5 bara, a wydajność niska, musisz liczyć się z tym, że będziesz mógł podłączyć mniej zraszaczy lub będziesz musiał zastosować zraszacze o mniejszym zapotrzebowaniu na wodę. Te dane posłużą Ci do doboru odpowiednich zraszaczy i średnicy rur, a także do obliczenia maksymalnej liczby zraszaczy na jednej sekcji. Bez tych pomiarów, każde dalsze działanie będzie strzelaniem w ciemno, a tego chcemy uniknąć.

Krok 2: Wybór odpowiednich komponentów

Rura PE 25 czy 32 mm? Kiedy mniejsza średnica wystarczy, a kiedy to błąd

Wybór odpowiedniej średnicy rury PE jest jednym z najważniejszych elementów, który wpływa na efektywność całego systemu nawadniania. Często spotykane średnice to 25 mm i 32 mm. Rura PE 25 mm jest zazwyczaj wystarczająca w mniejszych ogrodach, gdzie planujesz podłączyć 3-4 zraszacze na jednej linii, a długość odcinków rur nie jest zbyt duża. Sprawdza się ona dobrze, gdy zapotrzebowanie na wodę jest umiarkowane, a źródło wody ma stabilne ciśnienie i wydajność. To ekonomiczne rozwiązanie, które minimalizuje koszty materiałów i ułatwia układanie w niewielkich przestrzeniach.

Jednak w przypadku większych instalacji, dłuższych linii zasilających lub gdy planujesz podłączyć więcej niż 4 zraszacze na jednej sekcji, zdecydowanie zalecam zastosowanie rury PE 32 mm. Większa średnica rury minimalizuje spadki ciśnienia spowodowane tarciem wody o ścianki rury. Dzięki temu woda dociera do każdego zraszacza z odpowiednim ciśnieniem, zapewniając równomierne nawadnianie na całej długości sekcji. Niewłaściwy dobór średnicy, czyli zastosowanie zbyt małej rury do zbyt dużej instalacji, to jeden z najczęstszych błędów, który prowadzi do problemów z ciśnieniem i nierównomiernym podlewaniem.

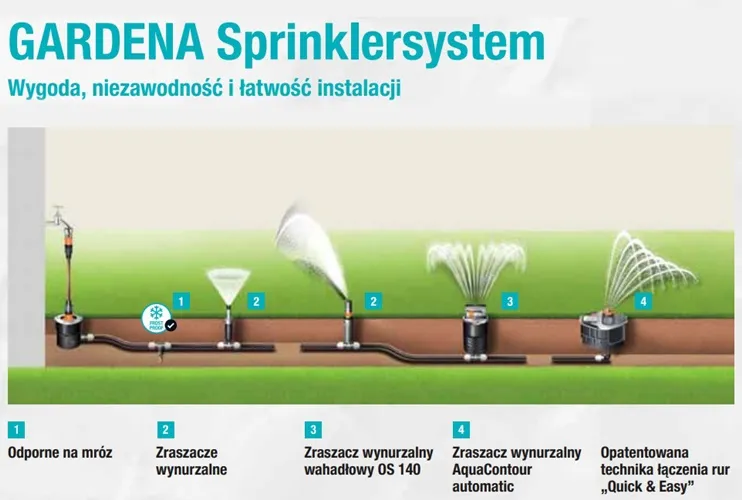

Zraszacze statyczne vs rotacyjne: poznaj różnice i złotą zasadę ich niełączenia

Zraszacze dzielimy głównie na statyczne (wynurzalne dysze, które podają wodę w stałym strumieniu na określony obszar) i rotacyjne/turbinowe (które obracają się, podlewając obszar ruchomym strumieniem). Kluczową różnicą między nimi jest "dawka opadowa", czyli ilość wody dostarczanej na metr kwadratowy w jednostce czasu. Zraszacze statyczne mają znacznie wyższą dawkę opadową niż rotacyjne. I tu dochodzimy do "złotej zasady": nigdy, przenigdy nie łącz zraszaczy statycznych z rotacyjnymi na jednej sekcji! Ich drastycznie różna dawka opadowa sprawi, że niektóre obszary ogrodu będą przelane, a inne pozostaną suche. To gwarantuje nierównomierne nawadnianie i niezadowolenie z efektów Twojej pracy. Każda sekcja powinna być jednorodna pod względem typu zraszaczy.

Jak czytać specyfikację zraszacza? Zapotrzebowanie na wodę a ciśnienie robocze

Każdy zraszacz posiada swoją specyfikację techniczną, którą musisz nauczyć się czytać. Najważniejsze parametry to zapotrzebowanie na wodę (wyrażone w l/min lub m³/h) oraz wymagane ciśnienie robocze (w barach). Zapotrzebowanie na wodę informuje Cię, ile litrów wody na minutę zużywa dany zraszacz przy określonym ciśnieniu. To kluczowa informacja do obliczenia, ile zraszaczy możesz podłączyć na jednej sekcji, biorąc pod uwagę wydajność Twojego źródła wody. Wymagane ciśnienie robocze powie Ci, jakie ciśnienie musi być dostarczone do zraszacza, aby działał on prawidłowo i osiągał deklarowany zasięg. Zawsze porównuj te dane z wynikami pomiarów Twojego źródła wody, aby upewnić się, że system będzie działał efektywnie.

Krok 3: Projektowanie sekcji nawadniającej

Ile zraszaczy mogę podłączyć na jednej sekcji? Prosta matematyka dla Twojego ogrodu

To jest moment, w którym Twoje pomiary i specyfikacje zraszaczy łączą się w całość. Aby obliczyć maksymalną liczbę zraszaczy na jednej sekcji, musisz wziąć pod uwagę wydajność swojego źródła wody i zapotrzebowanie na wodę pojedynczego zraszacza. Pamiętaj o zasadzie 70%, o której opowiem za chwilę. Oto prosty wzór:

(Dostępna wydajność źródła w l/min * 0.70) / zapotrzebowanie jednego zraszacza w l/min = Maksymalna liczba zraszaczy na sekcji

Na przykład, jeśli Twoje źródło ma wydajność 24 l/min, a jeden zraszacz zużywa 6 l/min: (24 l/min * 0.70) / 6 l/min = 16.8 / 6 = 2.8. Oznacza to, że bezpiecznie możesz podłączyć 2 zraszacze. Zawsze zaokrąglaj w dół. Typowo, na jednej sekcji mieści się 3-5 zraszaczy, ale jak widzisz, zawsze należy to indywidualnie wyliczyć.

Zasada 70%: dlaczego warto zostawić sobie margines bezpieczeństwa?

Zasada 70% to jedno z moich ulubionych "złotych praw" w nawadnianiu. Polega ona na tym, aby nigdy nie obciążać źródła wody powyżej 70% jego maksymalnej, zmierzonej wydajności. Dlaczego to takie ważne? Ten margines bezpieczeństwa jest kluczowy z kilku powodów. Po pierwsze, uwzględnia naturalne spadki ciśnienia w rurach i złączkach, których nie da się idealnie przewidzieć. Po drugie, daje Ci pewien bufor na wypadek wahań ciśnienia w sieci wodociągowej lub spadku wydajności pompy w przyszłości. Po trzecie, pozostawia możliwość ewentualnej, niewielkiej rozbudowy systemu bez konieczności kosztownych modyfikacji. Stosując zasadę 70%, zapewniasz sobie stabilną pracę systemu, dłuższą żywotność komponentów i spokój ducha, że Twoje rośliny zawsze dostaną odpowiednią dawkę wody.

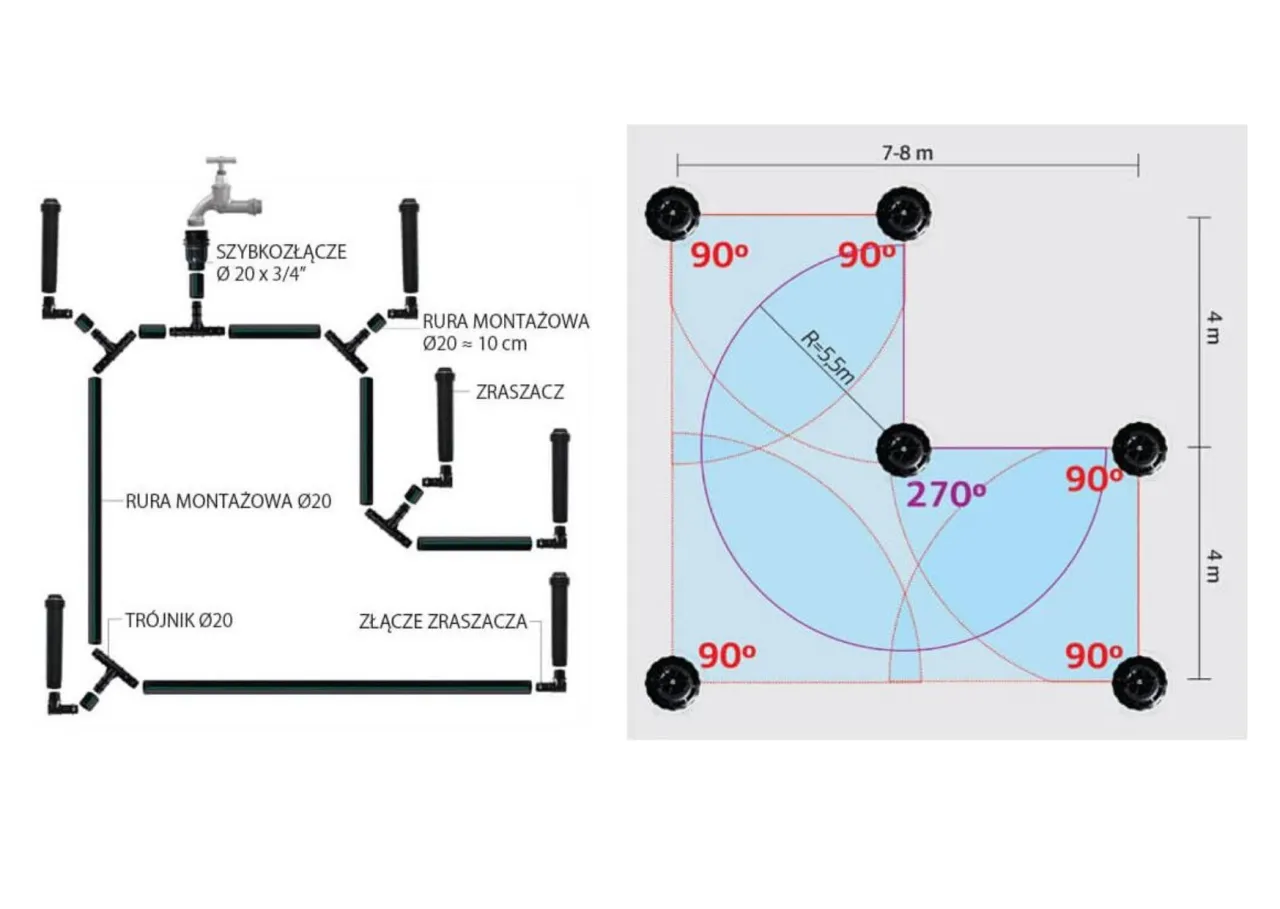

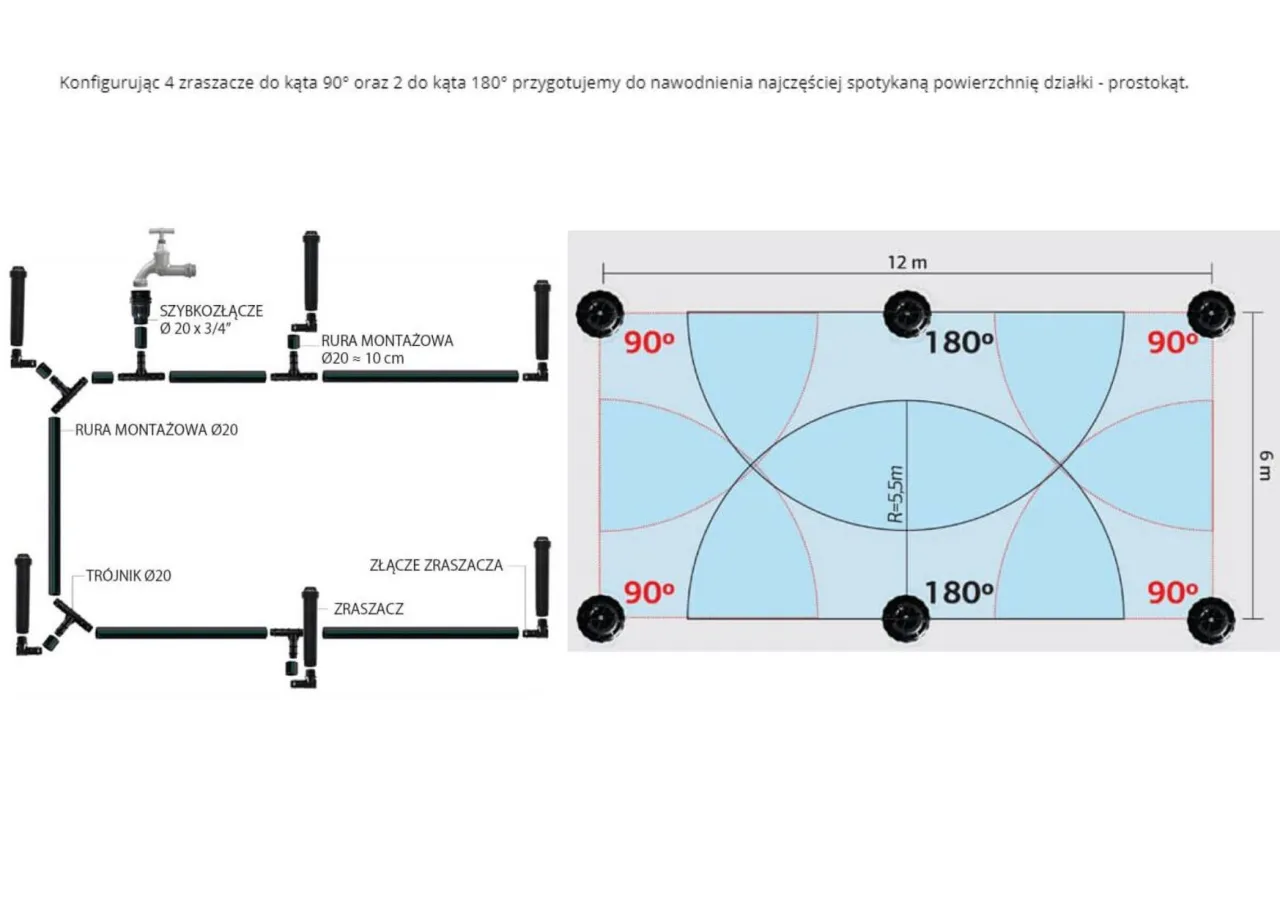

Rozrysowanie planu: jak zapewnić pokrycie "od główki do główki" i unikać suchych plam

Zanim wbijesz pierwszą łopatę w ziemię, musisz mieć szczegółowy plan. Rozrysowanie rozmieszczenia zraszaczy na papierze (lub w programie) to absolutna podstawa. Kluczową zasadą, którą zawsze stosuję, jest "od główki do główki" (head-to-head coverage). Oznacza to, że strumień każdego zraszacza powinien sięgać aż do kolejnego zraszacza. Dzięki temu zapewniasz równomierne pokrycie całego obszaru i eliminujesz ryzyko powstawania suchych plam. Pamiętaj, aby uwzględnić wszystkie przeszkody terenowe drzewa, krzewy, ścieżki, altany które mogą blokować strumień wody. Dobry plan to podstawa sukcesu i oszczędność czasu oraz pieniędzy na etapie montażu.

Najczęstsze błędy projektowe, które zrujnują efekt Twojej pracy

Nawet najlepsze komponenty nie uratują źle zaprojektowanego systemu. Oto lista najczęstszych błędów, których należy unikać:

• Ignorowanie spadków ciśnienia: Zakładanie, że ciśnienie na początku linii będzie takie samo na jej końcu, to błąd. Zawsze uwzględniaj straty.
• Łączenie różnych typów zraszaczy: Jak już wspominałam, zraszacze statyczne i rotacyjne mają drastycznie różną dawkę opadową. Ich łączenie na jednej sekcji to przepis na katastrofę.
• Niedostateczne pokrycie obszaru: Brak zasady "od główki do główki" prowadzi do suchych plam i frustracji.
• Brak uwzględnienia przeszkód terenowych: Zraszacze podlewające ścianę domu, płot czy krzewy to marnotrawstwo wody i brak efektywności.
• Zbyt wiele zraszaczy na jednej sekcji: Przeciążenie sekcji prowadzi do spadku ciśnienia i słabej pracy wszystkich zraszaczy.
• Zbyt mała średnica rury: Niewłaściwy dobór rury to gwarancja problemów z ciśnieniem, zwłaszcza na dłuższych odcinkach.

Krok 4: Montaż instalacji krok po kroku

Przygotowanie terenu i wykonanie wykopów na odpowiedniej głębokości

Zaczynamy od pracy fizycznej! Najpierw dokładnie wyznacz przebieg rur zgodnie z Twoim planem. Możesz użyć sznurka, kredy w sprayu lub po prostu wbić patyki. Następnie przystąp do wykonania wykopów. Standardowa głębokość to zazwyczaj 20-30 cm, w zależności od regionu i typu zraszaczy. Pamiętaj, że zraszacze wynurzalne muszą być zamontowane tak, aby ich górna krawędź była równo z poziomem gruntu po zasypaniu. Zbyt płytki wykop grozi uszkodzeniem rur podczas prac ogrodowych, a zbyt głęboki utrudni montaż i regulację. Zawsze usuwaj z dna wykopu wszelkie kamienie, korzenie i ostre przedmioty, które mogłyby uszkodzić rurę PE.

Podłączenie elastyczne vs na sztywno: która metoda jest lepsza i dlaczego?

Podłączenie zraszaczy do rury głównej PE to kluczowy moment. Masz dwie główne opcje: elastyczne przyłącza (często nazywane "swing pipe" lub rurkami giętkimi) oraz połączenia "na sztywno" (bezpośrednio trójnikiem lub kolankiem). Moja rekomendacja jest jednoznaczna: zawsze stosuj elastyczne przyłącza! Ich przewaga jest ogromna. Po pierwsze, umożliwiają precyzyjne ustawienie zraszacza na poziomie gruntu, co jest kluczowe dla estetyki i efektywności. Po drugie, elastyczność przyłącza sprawia, że jest ono odporne na ruchy gruntu, osiadanie ziemi czy przypadkowe uderzenia (np. kosiarką), co znacząco zmniejsza ryzyko uszkodzeń mechanicznych i nieszczelności. Połączenia "na sztywno" są znacznie bardziej podatne na pęknięcia i utrudniają idealne wypoziomowanie zraszacza. To pozorna oszczędność, która w dłuższej perspektywie generuje problemy.

Instrukcja montażu zraszacza z użyciem obejmy, trójnika i elastycznego przyłącza

Skoro już wiesz, że elastyczne przyłącza to najlepszy wybór, przejdźmy do szczegółowej instrukcji montażu:

1. Przygotuj rurę główną: Upewnij się, że rura PE jest czysta i wolna od ziemi w miejscu montażu.
2. Zamontuj obejmę siodłową (lub trójnik): Jeśli używasz obejmy siodłowej, umieść ją na rurze PE w miejscu, gdzie ma być zraszacz, i dokręć śruby, aby zapewnić szczelne połączenie. Jeśli używasz trójnika, musisz przeciąć rurę i wstawić trójnik za pomocą złączek skręcanych.
3. Wkręć złączkę gwintowaną: Do otworu w obejmie siodłowej (lub do bocznego wyjścia trójnika) wkręć złączkę gwintowaną (np. z gwintem 3/4" na 1/2" w zależności od zraszacza). Pamiętaj o uszczelnieniu gwintu taśmą teflonową.
4. Podłącz elastyczne przyłącze (swing pipe): Do złączki gwintowanej wkręć jeden koniec elastycznego przyłącza. Drugi koniec przyłącza wkręć do podstawy zraszacza.
5. Ustaw zraszacz: Precyzyjnie ustaw zraszacz tak, aby jego górna krawędź znajdowała się równo z poziomem gruntu. Elastyczne przyłącze pozwoli Ci na swobodną regulację wysokości i kąta.
6. Sprawdź stabilność: Upewnij się, że zraszacz jest stabilnie osadzony w ziemi.

Uszczelnianie połączeń gwintowanych taśmą teflonową jak robić to poprawnie?

Szczelność połączeń to podstawa, a taśma teflonowa (PTFE) jest Twoim najlepszym sprzymierzeńcem. Oto jak prawidłowo jej używać:

1. Oczyść gwint: Upewnij się, że gwint jest czysty i suchy.
2. Nawiń taśmę we właściwym kierunku: To kluczowe! Taśmę nawijaj zgodnie z kierunkiem dokręcania elementu, czyli zazwyczaj zgodnie z ruchem wskazówek zegara, patrząc na gwint od czoła. Dzięki temu podczas dokręcania taśma będzie się zaciskać, a nie odwijać.
3. Ile owinięć? Zazwyczaj wystarcza 5-7 ciasnych owinięć. Nie przesadzaj z ilością, bo zbyt gruba warstwa może utrudnić dokręcenie i paradoksalnie zmniejszyć szczelność.
4. Naciągnij taśmę: Podczas nawijania lekko naciągaj taśmę, aby dobrze przylegała do gwintu.
5. Dokręć element: Po nawinięciu taśmy, ostrożnie wkręć element. Powinien stawiać lekki opór, co świadczy o prawidłowym uszczelnieniu. Nie dokręcaj na siłę, aby nie uszkodzić gwintu.

Krok 5: Uruchomienie i regulacja instalacji

Konieczność płukania rur przed montażem dysz: nie pomijaj tego etapu!

To jest etap, który wielu amatorów pomija, a który jest absolutnie kluczowy dla długowieczności i prawidłowego działania Twojego systemu. Zanim zamontujesz dysze w zraszaczach, musisz dokładnie przepłukać całą instalację. Dlaczego? Podczas układania rur i montażu złączek do środka rur dostają się drobinki piasku, ziemi, opiłki plastiku czy inne zanieczyszczenia. Jeśli zamontujesz dysze od razu, te zanieczyszczenia z pewnością je zatkają, co doprowadzi do nierównomiernego nawadniania, a w skrajnych przypadkach do uszkodzenia zraszaczy. Aby prawidłowo przepłukać system, po prostu otwórz zawór główny i pozwól wodzie swobodnie wypływać z otwartych korpusów zraszaczy (bez dysz) przez kilka minut, aż woda będzie czysta. Dopiero wtedy możesz zamontować dysze.

Test szczelności: jak sprawdzić, czy nie ma wycieków, zanim zasypiesz całość?

Po przepłukaniu i zamontowaniu dysz, ale zanim zasypiesz wykopy, konieczne jest przeprowadzenie testu szczelności. To Twoja ostatnia szansa na łatwe wykrycie i naprawienie ewentualnych nieszczelności. Uruchom wodę pod ciśnieniem i dokładnie, powoli, sprawdź każde połączenie, każdą obejmę i każdy zraszacz. Szukaj nawet najmniejszych przecieków. Krople wody, wilgotna ziemia wokół połączeń to wszystko sygnały alarmowe. Wczesne wykrycie nieszczelności oszczędzi Ci mnóstwo czasu i pracy, którą musiałbyś włożyć w odkopywanie rur po zasypaniu.

Co zrobić, gdy ostatni zraszacz na linii ledwo działa? Diagnoza problemu

Jeśli po uruchomieniu systemu zauważysz, że ostatni zraszacz na linii działa słabo, ma mały zasięg lub w ogóle się nie wynurza, to znak, że masz problem ze spadkiem ciśnienia. Oto najczęstsze przyczyny i wskazówki diagnostyczne:

• Zbyt wiele zraszaczy na sekcji: To najczęstsza przyczyna. Przelicz ponownie, czy nie przekroczyłeś wydajności źródła wody (pamiętaj o zasadzie 70%). Być może trzeba będzie podzielić sekcję na dwie.
• Zbyt mała średnica rury: Jeśli użyłeś rury PE 25 mm do długiej linii z wieloma zraszaczami, straty ciśnienia mogą być zbyt duże.
• Niewystarczające ciśnienie/wydajność źródła: Sprawdź ponownie swoje początkowe pomiary. Być może źródło wody jest po prostu za słabe.
• Nieszczelności: Nawet małe wycieki na wcześniejszych połączeniach mogą znacząco obniżyć ciśnienie na końcu linii. Dokładnie sprawdź wszystkie połączenia.
• Zatkane dysze lub filtry: Mimo płukania, czasem drobinki mogą się przedostać. Sprawdź i oczyść dysze oraz filtry w zraszaczach.
• Zagięta rura: Sprawdź, czy rura nie jest zagięta lub ściśnięta w którymś miejscu w wykopie.

Diagnozuj problem krok po kroku, eliminując kolejne możliwe przyczyny, zaczynając od tych najprostszych do sprawdzenia.

Precyzyjna regulacja kąta i zasięgu pracy każdego zraszacza

Ostatnim etapem jest precyzyjna regulacja każdego zraszacza. Większość zraszaczy rotacyjnych i statycznych ma możliwość regulacji kąta i zasięgu pracy. Zazwyczaj do tego celu potrzebny jest specjalny kluczyk dostarczony przez producenta lub zwykły śrubokręt. Ustawiaj kąt pracy tak, aby strumień wody pokrywał tylko trawnik, a nie podjazd, ścianę domu czy ścieżkę. Reguluj zasięg, aby strumienie zraszaczy sięgały "od główki do główki", zapewniając równomierne pokrycie. Ten etap wymaga cierpliwości i dokładności, ale to właśnie on decyduje o tym, czy Twój trawnik będzie idealnie podlany.

Złote zasady szeregowego łączenia zraszaczy

Podsumowując, aby Twoja instalacja nawadniająca działała bez zarzutu, pamiętaj o tych kluczowych zasadach:

• Zawsze zaczynaj od pomiarów: Dokładnie zmierz ciśnienie i wydajność źródła wody. To fundament każdego udanego projektu.
• Planuj z głową: Stwórz szczegółowy plan rozmieszczenia zraszaczy, stosując zasadę "od główki do główki" i uwzględniając przeszkody.
• Dobieraj komponenty z rozwagą: Wybierz odpowiednią średnicę rury (PE 32 mm to często bezpieczniejszy wybór) i nigdy nie łącz zraszaczy statycznych z rotacyjnymi na jednej sekcji.
• Stosuj elastyczne przyłącza: Zapewnią one trwałość, łatwość regulacji i odporność na uszkodzenia.
• Płucz i testuj: Zawsze przepłucz rury przed montażem dysz i przeprowadź test szczelności przed zasypaniem wykopów.
